世間萬物皆有自我屬性和層次，人且分三六九等。何況電纜產品應用廣泛、種類繁多，即使你身處行業之中，也并非一一俱知，對電線電纜產品進行分類，能幫助你更好的理解規格型號的含義。

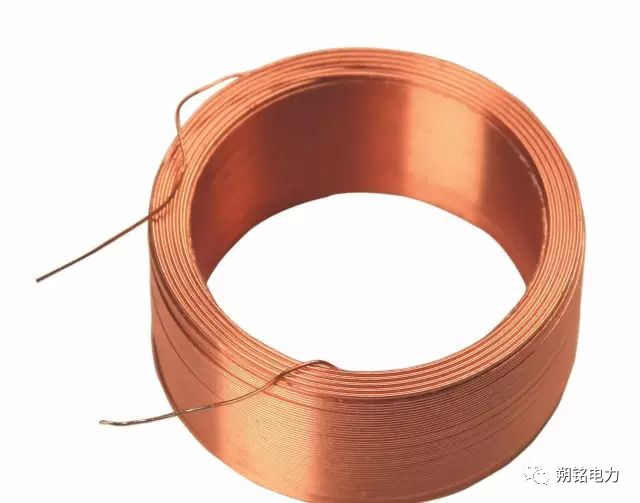

一、裸銅線

?裸電線及裸導體制品是指沒有絕緣、沒有護套的導電線材，主要包括裸單線、裸絞線和型線型材三個系列產品。

?銅鋁單線：包括軟銅單線、硬銅單線、軟鋁單線、硬鋁單線。主要用作各種電線電纜的半制品，少量用于通信線材和電機電器的制造。

?裸絞線：包括硬銅絞線（TJ）、硬鋁絞線（LJ）、鋁合金絞線（LHAJ）、鋼芯鋁絞線（ＬGJ）主要用于電氣裝備及電子電器或元件的連接用，以上各種絞線的規格從1.0-300mm2 不等。

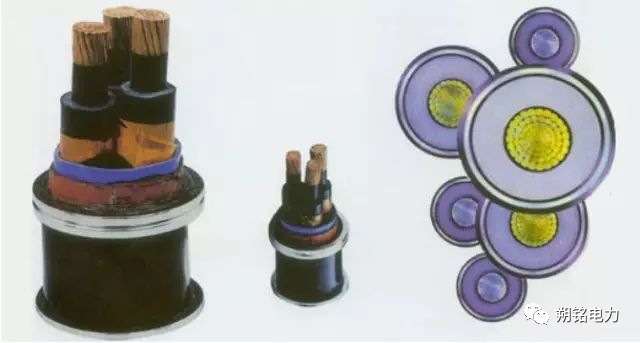

二、電力電纜

電力電纜在電力系統的主干線路中用以傳輸和分配大功率電能的電纜產品，其中包括１～330KV及以上各種電壓等級、各種絕緣的電力電纜。

截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2 ，芯數為1、2、3、4、5、3+1、3+2芯。

電力電纜按電壓等級分有低壓電纜、中壓電纜、高壓電纜等。按絕緣情況分為塑料絕緣電纜、橡膠絕緣電纜、礦物絕緣電纜等。

三、架空絕緣電纜

架空電纜咱們也是很常見的，它的特點就是沒有護套。很多人對此類電纜有三個誤區

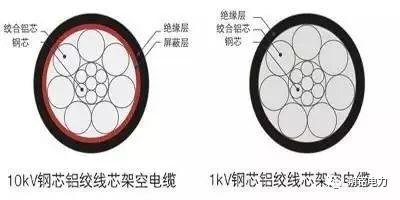

?第一，它的導體不是只有鋁，也有銅導體（JKYJ、JKV）、鋁合金（JKLHYJ）。現在也有了鋼芯鋁絞線架空電纜（JKLGY）。

?第二，它不是只有單芯的，常見的一般都是單芯的，但是它也是可以幾根導體絞合成束。

?第三，架空電纜的電壓等級是35KV及以下，并非1KV和10KV兩種。

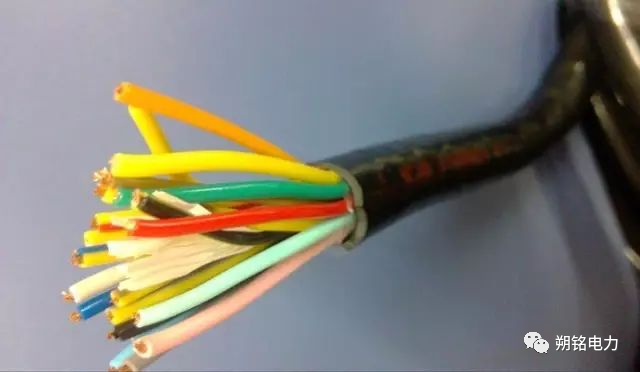

四、控制電纜

此類電纜結構和電力電纜相似，特點是只有銅芯，沒有鋁芯電纜，導體截面較小，芯數較多，如24*1.5、30*2.5...

適用于交流額定電壓450/750V及以下，電站、變電站、礦山、石化企業等的單機控制或機組設備控制。為提高控制信號電纜防內外干擾的能力，主要采取設置屏蔽層措施。

常見型號有KVV、KYJV、KYJV22、KVV22、KVVP。型號含義：“K”控制電纜類，“V”聚氯乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯護套，“P”銅絲屏蔽。

對于屏蔽層，咱們常見的KVVP是銅絲屏蔽，如果是銅帶屏蔽，即表示為KVVP2，如果是鋁塑復合帶屏蔽，即表示KVVP3。對于不同材料的屏蔽層，有著各自的特點和作用

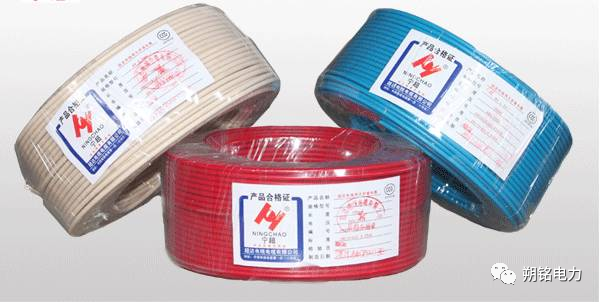

五、 布電線

主要用于家用和配電柜，開五金店的朋友最熟悉，常說的BV線就屬于布電線。型號有BV、BLV、BVR、RVV、RVVP、BVVB等...

在電線電纜的型號表示中，經常看到這個B，不同的地方，代表的含義不同。

拿BVVB來說，開頭的B是布電線的意思，它是表示該電纜的應用分類，就像JK表示架空電纜、K表示控制電纜一樣。末尾的B代表的扁型，是對該電纜的附加特殊要求。BVVB的含義即：銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜。

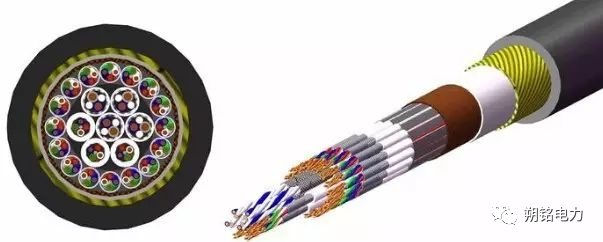

六、特種電纜

特種電纜是具有特殊功能的電纜，主要包括阻燃電纜（ZR）、低煙無鹵電纜（WDZ）、耐火電纜（NH）、防爆電纜（FB）、防鼠電纜防白蟻電纜（FS）、阻水電纜（ZS）等。

阻燃電纜（ZR）、低煙無鹵電纜（WDZ）：主要適用于重要的電力及控制系統。當線路萬一遇到火災時，該電纜在外部火焰的作用下只能有限燃燒，發煙量少，煙中有害氣體（鹵素）也很少。
